双液注浆泵工作原理

双液注浆泵的工作原理

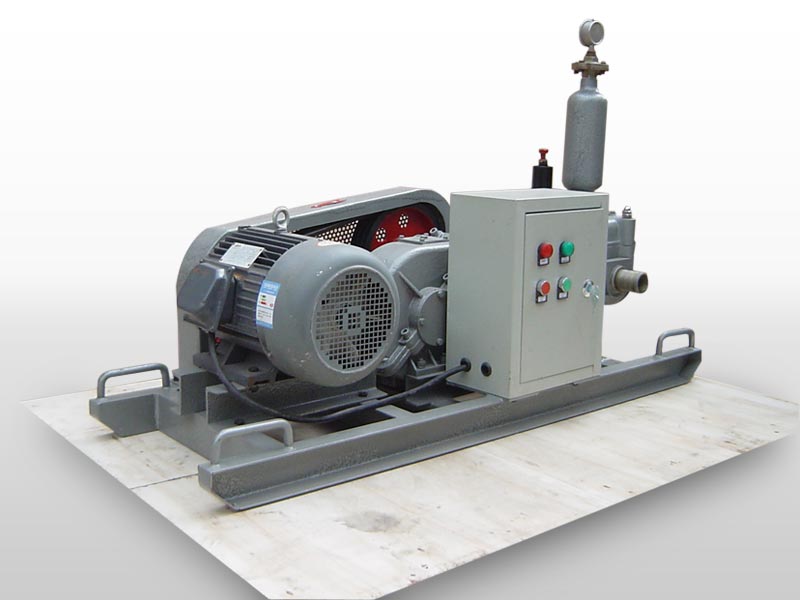

       双液注浆泵由电动机、柱塞油泵、溢流阀、液压换向阀块、油缸、工作缸、混合器以及油箱、散热器、油滤器、进排阀和电控箱等部件组成。电动机直接驱动柱塞油泵，齿轮油泵输出的高压油液经溢流阀（可调整需要的压力，调整压力是需要把混合器球阀关闭）进入液压换向阀块，由液压换向阀块控制油缸做往复运动，由于油缸与工作缸是 同步运动，又因工作缸的缸径行程都与油缸相同，所以工作缸的排量和压力基本与油缸相近，工作缸的两端各有一套吸浆阀和排浆阀，双液注浆泵可以吸排同一种浆液，也可以分别吸排两种不同的浆液。
